美版MOTO摩托羅拉20W充電器內置CX7528+CX7539整套電源方案，這款充電器為USB-A接口，支持QC3.0快充，具備20W最大輸出功率。主控+同步兩顆芯片內部均集成MOS管，外圍元件精簡，大大降低了整體成本、從而提升產品競爭力。

輸入端外殼印有充電器參數

型號：MC-201L

輸入：100-240V~50/60Hz 0.7A

輸出：5V3A、10V2A、12V1.67A

制造商：江西吉安奧?？萍加邢薰?/span>

充電器已經通過了PSE、UL、NOM、NYCE認證，以及VI級能效認證。

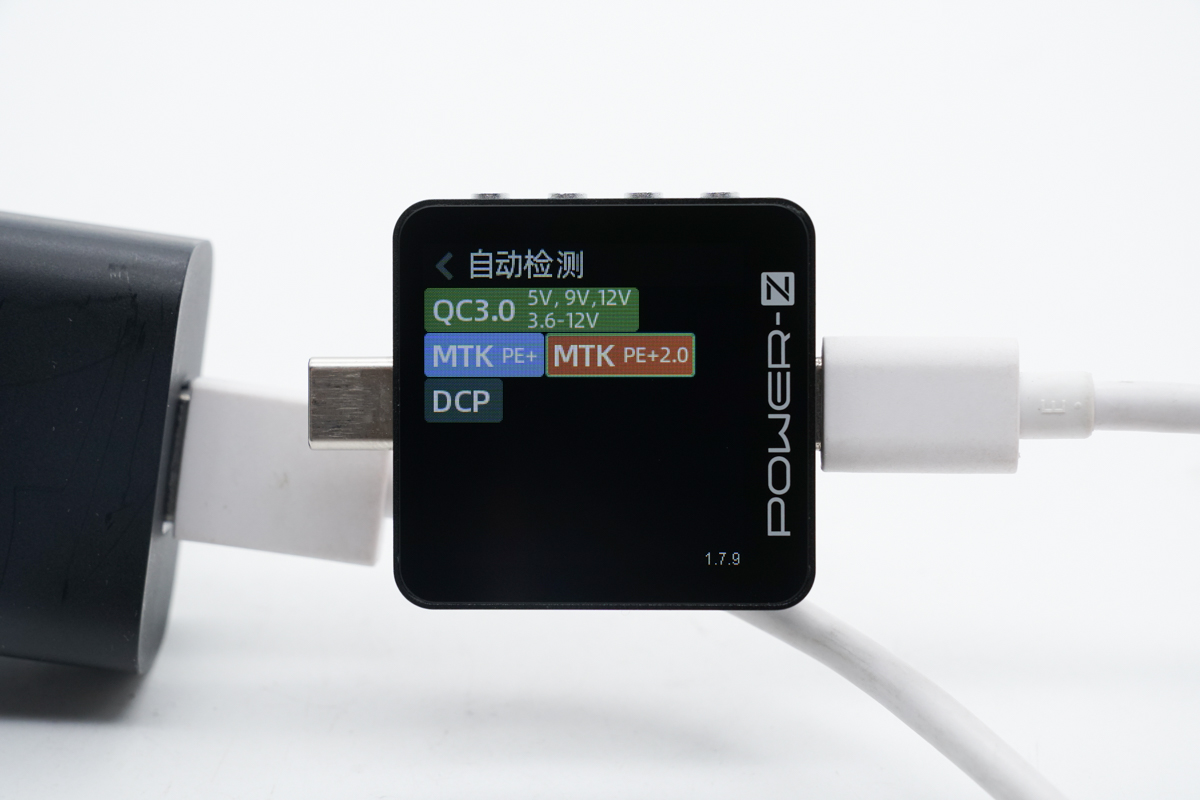

使用ChargerLAB POWER-Z KM003C測得充電器支持QC3.0、PE2.0、DCP充電協議。

該款充電器采用反激開關電源設計，同步整流，輸出電壓由協議芯片通過光耦反饋調節。其中初級主控芯片和同步整流芯片采用CX7528+CX7539。

開關電源主控芯片采用CX7528，這是一顆電流模式 PWM 控制芯片，內置高壓功率 MOSFET，應用于功率在25W以下的電源方案。

CX7528在PWM模式下工作于固定開關頻率，這個頻率是由內部精確設定。在空載或者輕載時，工作頻率由芯片內部調整。芯片可以工作在綠色模式，以此來減小輕載時的損耗，提高整機的工作效率。在啟動和工作時只需要很小的電流，可以在啟動電路中使用一個很大的電阻，以此來進一步減小待機時的功耗。

芯片內置有斜坡補償電路，當電路工作于大占空比時，避免次諧波振蕩的發生，改善系統的穩定性。內置有前沿消隱時（Leading-edge blanking time)，消除緩沖網絡中的二極管反向恢復電流對電路的影響。

CX7528采用了抖頻技術，能夠有效改善系統的 EMI 性能。系統的跳頻頻率設置在音頻（22KHz）以上， 在工作時可以避免系統產生噪音。 芯片內置OCP、OVP、UVLO、OTP等多重保護功能，通過內部的軟驅動結構可以更好的改善系統的 EMI特性。

同步整流芯片采用CX7539，這是一顆高性能的開關電源次級側同步整流控制電路。在低壓大電流開關電源應用中，輕松滿足 6 級能效，是理想的超低導通壓降整流器件的解決方案。芯片可支持高達150kHz的開關頻率應用，并且支持CCM/QR/DCM等開關電源工作模式應用，其極低導通壓降產生的損耗遠小于肖特基二極管的導通損耗，極大提高了系統的轉換效率，大幅降低了整流器件的溫度。

CX7539是一款內置高壓NMOSFET同步整流開關，且具有極低的內阻，可提供系統高達4A以內的應用輸出。芯片通過檢測集成 MOSFET 的源漏電壓來決定其開關狀態，能夠兼容連續模式、非連續和準諧振工作模式的反激轉換器。

CX7539采用特有VDD供電技術，可以保證在原邊控制系統恒流和恒壓兩種工作狀態下，芯片都不會欠壓工作。

摩托羅拉這款20W充電器支持寬范圍電壓輸入，USB-A輸出接口，支持QC3.0、PE2.0快充，最大輸出功率為20W，可通過USB-A接口線纜為其他設備充電，滿足手機等產品日常充電需求。該款充電器為單面PCB，內部采用CX7528+CX7539高性價比電源方案，高集成、有效精簡外圍電路以及降低設計難度，得益于優秀的EMI表現，輸入端無需設置共模電感、安規電容等器件，大大降低了整體成本。
