誠芯微近期推出一款高集成的三星25W迷你PD快充參考設計方案，25W(A+C)雙口PD快充方案  體積僅蘋果5W大小，全套方案采用CX7530C+CX7538B+XPD738，外圍極簡、兼顧了三星和蘋果品牌手機快充需求，同時加入U(xiǎn)SB-A接口支持，適配更多使用環境。

這款方案采用了CX7530C內置開關管的反激初級芯片和CX7538B內置同步整流管的高性能同步整流芯片組成整套的開關電源方案，協議IC使用XPD738協議芯片，支持1A1C雙接口輸出。整套方案的集成度非常高，僅需以上三顆全集成芯片即可組成完整的高性能PD快充雙口充電解決方案，并且協議支持廣泛。

誠芯微推出的這款1A1C雙口 25W 全集成PD快充方案，兼顧了三星和蘋果品牌手機快充需求，同時加入U(xiǎn)SB-A接口支持，通用性極好。

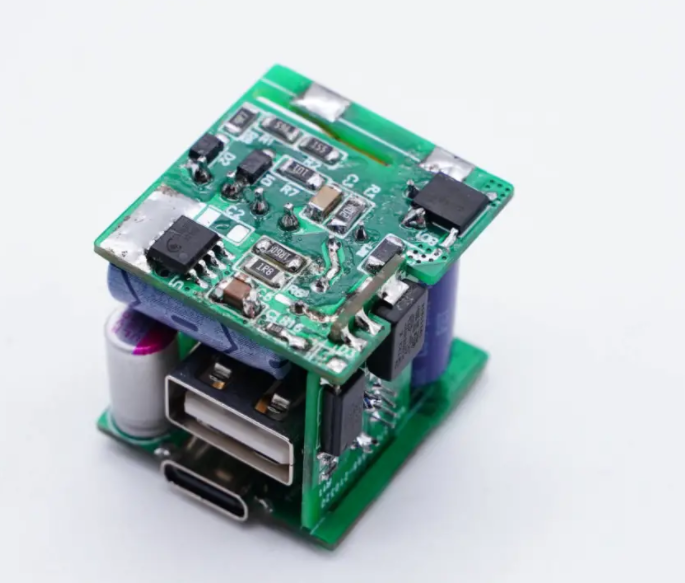

誠芯微1A1C雙口25W PD快充方案采用三塊PCB堆疊焊接的方式。初級小板上有整流橋和CX7530C初級開關電源芯片。變壓器在初級和次級小板之間。

輸出側使用固態電容濾波，可以看到USB-C和USB-A母座。

次級小板上焊接了誠芯微CX7538B同步整流芯片和XPD738雙口協議芯片。整流輸出全部由這兩顆芯片完成。電路精簡，USB-C母座沉板焊接，減小體積。

小板上焊接了光耦和貼片Y電容，次級側還焊接了一個USB-A母座。

誠芯微CX7530C焊接在電路板右上角，交流輸入開有隔離槽加強絕緣。CX7530C漏極大面積加錫增強散熱。

變壓器橫跨在初次級之間，使用膠帶包裹絕緣，輸出采用多層絕緣線。

變壓器前面是一顆貼片保險絲，右邊是高壓濾波電容，22μF400V耐壓。

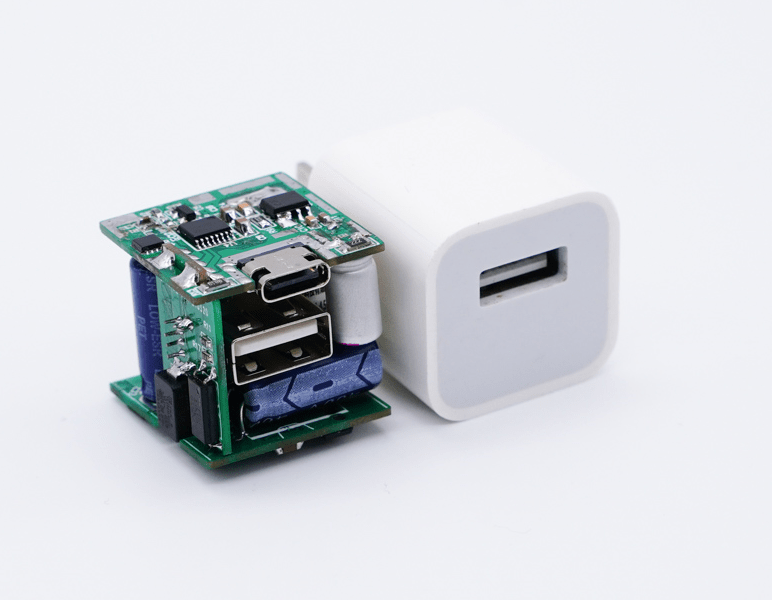

誠芯微這款雙口25W PD快充方案雖然功率翻了5倍，并且配備了1A1C兩個接口，但整體尺寸和蘋果5W充電頭大小相當。

這款25W 1A1C雙口PD快充的初級采用誠芯微CX7530C集成650V開關管反激控制器，內部集成0.65Ω導阻超級硅開關管，內置軟啟動功能，內置斜坡補償，支持智能抖頻技術來優化EMI，具有超低空載功耗。滿載下芯片固定65KHz工作頻率，隨負載減輕降低。輕載或空載下進入間隔模式。寬輸入電壓下可輸出33W功率，用于25W輸出有更低的溫升表現。

誠芯微CX7530C支持極為全面和性能優秀的智能化保護功能，包括逐周期過流保護，過載保護，軟啟動，芯片過熱保護，供電欠壓過壓保護功能，芯片無音頻噪音運行。適用于PD快充適配器和智能小家電等小功率高可靠性開關電源。

適配器次級采用內部集成同步整流管的多模式同步整流器CX7538B，其內部集成60V耐壓，導阻12mΩ的同步整流管，支持CCM/QR/DCM工作模式，最高支持200KHz工作頻率，靜態電流低，相比傳統肖特基整流方式可提高2-6%效率，支持3A輸出電流。

誠芯微CX7538B支持3.3-12V寬電壓范圍輸出，外圍元件僅兩顆電容，配合CX7530C控制器可輕松滿足六級能效要求。

這款參考設計采用XPD738雙口協議芯片，其支持1A1C輸出，外圍元件精簡。用于雙口輸出時僅需外加USB-A口所需的VBUS開關管和電流檢測電阻，協議支持廣泛。

誠芯微采用三顆高集成芯片組成的25W PD快充方案，內置開關管減小占板面積，且外圍元件很少，集成度非常高。通過展示，25W方案體積僅為蘋果5W充電器大小。誠芯微CX7530C支持30W輸出功率，25W輸出留有余量，可降低溫升，提升使用體驗。
